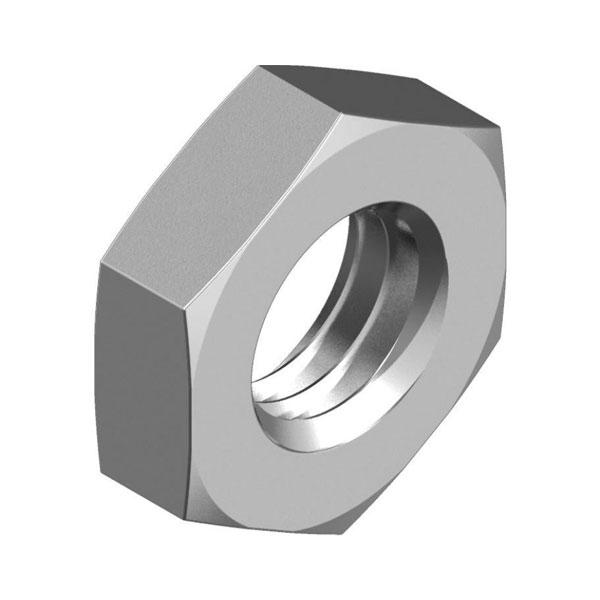

DIN 439-2 - Altıköşe Kontra Somun
Ürün Açıklaması
| Anma Çapı Thread d | p | d2 min |
e min. |
m |
s
|
|||
|---|---|---|---|---|---|---|---|---|
| M5* | 0,8 | 7,2 | 8,87 | 2,7 | 8 | |||
| M6* | 1 | 9 | 11,05 | 3,2 | 10 | |||
| M8* | 1,25 | 11,7 | 14,38 | 4 | 13 | |||
| M8 x 1* | 1 | |||||||
| M10* | 1,5 | 15,3 | 18,90 | 5 | 17 | |||
| M10 x 1,25* | 1,25 | |||||||
| M10 x 1* | 1 | |||||||
| M12* | 1,75 | 17,1 | 21,10 | 6 | 19 | |||
| M12 x 1,5* | 1,5 | |||||||
| M12 x 1,25* | 1,25 | |||||||
| M14* | 2 | 19,8 | 24,49 | 7 | 22 | |||
| M14 x 1,5* | 1,5 | |||||||
| M16* | 2 | 21,6 | 26,75 | 8 | 24 | |||
| M16 x 1,5* | 1,5 | |||||||
| M20 | 2,5 | 27 | 33,53 | 10 | 30 | |||
| M24 | 3 | 32,4 | 39,98 | 12 | 36 | |||
