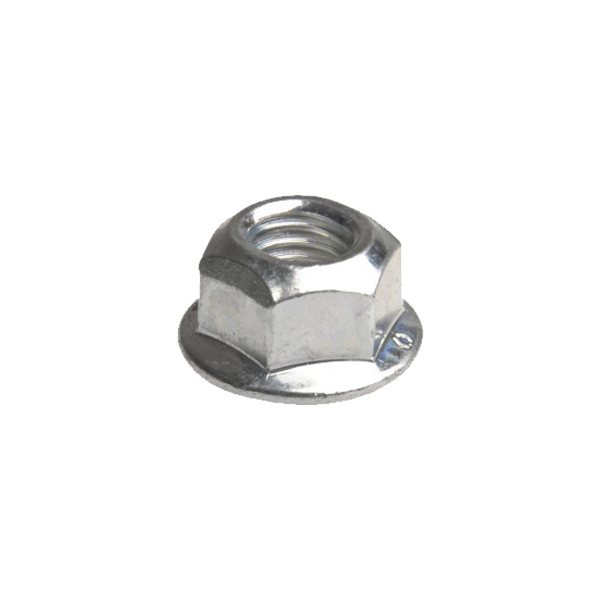

DIN 6927 - Altıköşe Sıkmalı Flanşlı Somun

Ürün Açıklaması

Anma Çapı Thread d	p	c min	da		dc max	dw min	e min	m		s		r max
Anma Çapı Thread d	p	c min	min	max	dc max	dw min	e min	min	max	max.	min.	r max
M5	0,8	1	5	5,75	11,8	9,8	8,79	5	4,7	8	7,78	0,3
M6	1	1,1	6	6,75	14,2	12,2	11,05	6	5,7	10	9,78	0,36
M8	1,25	1,2	8	8,75	17,9	15,8	14,38	8	7,6	13	12,73	0,48
M8 x 1	1	1,2	8	8,75	17,9	15,8	14,38	8	7,6	13	12,73	0,48
M10	1,5	1,5	10	10,8	21,8	19,6	16,64	10	9,6	15	14,73	0,6
M10 x 1,25	1,25
M10 x 1	1
M12	1,75	1,8	12	13	26	23,8	20,03	12	11,6	18	17,73	0,72
M12 x 1,5	1,5
M12 x 1,25	1,25
M14	2	2,1	14	15,1	29,9	27,6	23,36	14	13,3	21	20,67	0,88
M14 x 1,5	1,5	2,1	14	15,1	29,9	27,6	23,36	14	13,3	21	20,67	0,88
M16	2	2,4	16	17,3	34,5	31,9	26,75	16	15,3	24	23,67	0,96
M16 x 1,5	1,5	2,4	16	17,3	34,5	31,9	26,75	16	15,3	24	23,67	0,96
M20	2,5	3	20	21,6	42,8	39,9	32,95	20	18,9	30	29,67	1,2
M20 x 1,5	2,5	3	20	21,6	42,8	39,9	32,95	20	18,9	30	29,67	1,2
