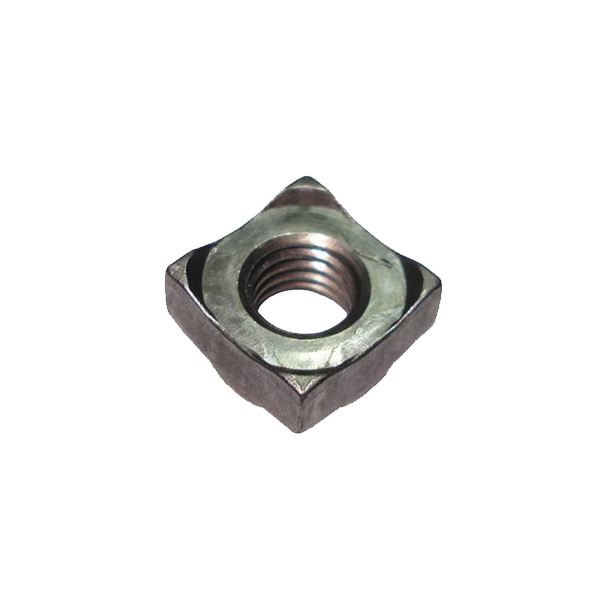

DIN 928 - Dörtköşe Kaynak Somunu
Ürün Açıklaması
| Anma Çapı Thread d | p | b Tol. |
d2 H13 |
d3 max |
d4 min |
e min. |
h1 ±0,1 |
h2 | m h14 |
s
h14 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||||||||
| M4 | 0,7 | 0,8 | ±0,15 | 5 | 4,2 | 6,4 | 9 | 0,6 | 0,4 | 1,3 | 3,5 | 7 | ||
| M5* | 0,8 | 1 | ±0,15 | 6 | 5,25 | 8,2 | 12 | 0,8 | 0,6 | 1,5 | 4,2 | 9 | ||
| M6* | 1 | 1,2 | ±0,15 | 7,5 | 6,3 | 9,1 | 13 | 0,8 | 0,7 | 1,8 | 5 | 10 | ||
| M8* | 1,25 | 1,5 | ±0,15 | 10 | 8,4 | 12,8 | 18 | 1 | 1,1 | 2,0 | 6,5 | 14 | ||
| M8 x 1* | 1 | |||||||||||||
| M10* | 1,5 | 1,8 | ±0,2 | 12,5 | 10,5 | 15,6 | 22 | 1,2 | 1,25 | 2,2 | 8 | 17 | ||
| M10 x 1,25* | 1,25 | |||||||||||||
| M10 x 1* | 1 | |||||||||||||
| M12* | 1,75 | 2 | ±0,2 | 13,5 | 12,6 | 17,4 | 25 | 1,4 | 1,75 | 3,0 | 9,5 | 19 | ||
| M12 x 1,5* | 1,5 | |||||||||||||
| M12 x 1,25* | 1,25 | |||||||||||||
| M14* | 2 | 2,5 | ±0,2 | 16,8 | 14,7 | 20,4 | 28 | 1,4 | 1,75 | 3,2 | 11,4 | 22 | ||
| M14 x 1,5* | 1,5 | |||||||||||||
| M16* | 2 | 2,5 | ±0,2 | 18,8 | 16,8 | 22,4 | 32 | 1,6 | 2,0 | 4,0 | 13 | 24 | ||
| M16 x 1,5* | 1,5 | |||||||||||||
