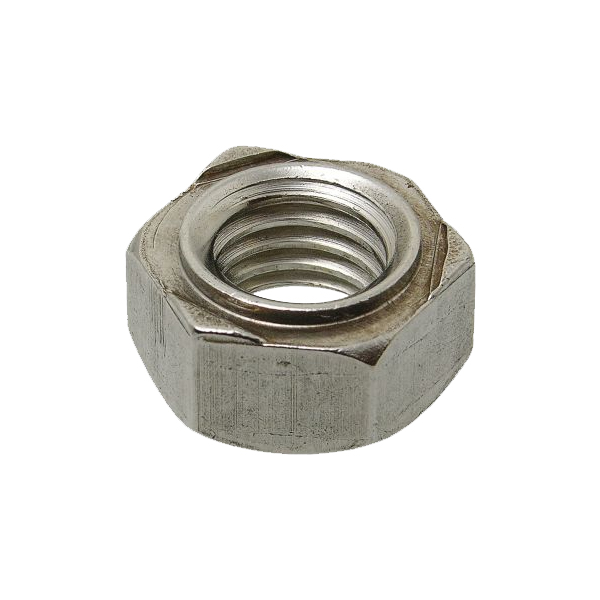

DIN 929 - Altıköşe Kaynak Somunu
Ürün Açıklaması
| Anma Çapı Thread d | p | b Tol. |
d2 d11 |
d3 H13 |
d4 max |
e min. |
h1 Tol. |
h2 |
m h14 |
s
h13 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 0,8 | ±0,2 | 4,5 | 4,5 | 3,15 | 8,15 | 0,55 | 0-0,1 | 0,25 | 0-0,1 | 3 | 7,5 | ||
| M4 | 0,7 | 0,8 | ±0,2 | 6 | 6 | 4,2 | 9,83 | 0,65 | 0-0,1 | 0,35 | 0-0,1 | 3,5 | 9 | ||
| M5* | 0,8 | 0,8 | ±0,2 | 7 | 7 | 5,25 | 10,95 | 0,7 | 0-0,1 | 0,4 | 0-0,1 | 4 | 10 | ||
| M6* | 1 | 0,9 | ±0,22 | 8 | 8 | 6,3 | 12,02 | 0,75 | 0-0,15 | 0,4 | 0-0,1 | 5 | 11 | ||
| M8* | 1,25 | 1 | ±0,25 | 10,5 | 10,5 | 8,4 | 15,38 | 0,9 | 0-0,15 | 0,5 | 0-0,15 | 6,5 | 14 | ||
| M8 x 1* | 1 | ||||||||||||||
| M10* | 1,5 | 1,25 | ±0,3 | 12,5 | 12,5 | 10,5 | 18,74 | 1,15 | 0-0,2 | 0,65 | 0-0,15 | 8 | 17 | ||
| M10 x 1,25* | 1,25 | ||||||||||||||
| M10 x 1* | 1 | ||||||||||||||
| M12* | 1,75 | 1,25 | ±0,3 | 14,8 | 14,5 | 12,6 | 20,91 | 1,4 | 0-0,2 | 0,8 | 0-0,2 | 10 | 19 | ||
| M12 x 1,5* | 1,5 | ||||||||||||||
| M12 x 1,25* | 1,25 | ||||||||||||||
| M14* | 2 | 1,5 | ±0,4 | 16,8 | 16,8 | 14,7 | 24,27 | 1,8 | 0-0,2 | 1 | 0-0,2 | 11 | 22 | ||
| M14 x 1,5* | 1,5 | ||||||||||||||
| M16* | 2 | 1,5 | ±0,4 | 18,8 | 18,8 | 16,8 | 26,51 | 1,8 | 0-0,2 | 1 | 0-0,2 | 13 | 24 | ||
| M16 x 1,5* | 1,5 | ||||||||||||||
