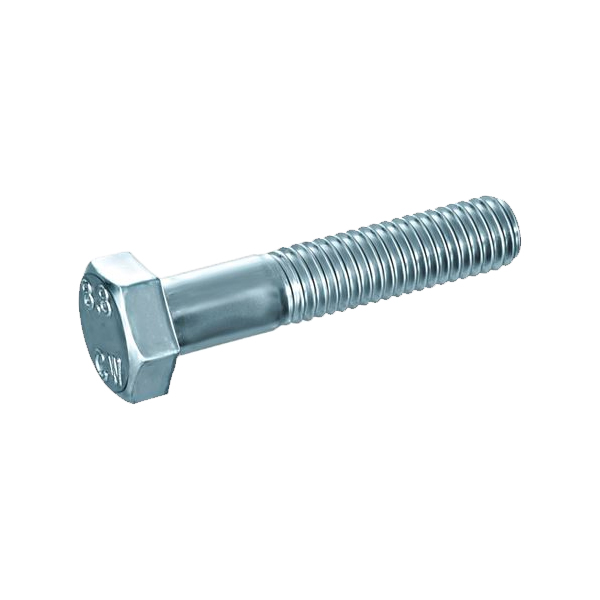

DIN 931

Ürün Açıklaması

Anma Çapı Thread  M5

M6

M7 M8
M10
M12 M14 M16
P 0,8 1 1 1,25 1,5 1,75 2 2
b l< 125 16 18 20 22 26 30 34 38
125 < l < 200 22 24 26 28 32 36 40 44
l > 200 - - - - 45 49 53 57

c

min 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2
max 0,5 0,5 0,5 0,6 0,6 0,6 0,6 0,8

ds

max.=Nom 5 6 7 8 10 12 14 16
min 4,82 5,82 6,78 7,78 9,78 11,73 13,73 15,73

dw

min 6,9 4,6 9,6 5,6 6,6 8,75 20,5 22,5
e min 8,79 3,4 12,12 4,4 5,4 7,25 24,49 26,75

k

Norminal 3,5 3,88 4,8 4,88 3,38 6,95 8,8 10
min 3,35 3,85 4,65 5,15 6,22 7,32 8,62 9,82
max 3,65 4,15 4,95 5,45 6,58 7,68 8,98 10,18
s max 8 10 11 13 17 19 22 24
min 7,78 9,78 10,73 12,73 16,73 18,67 21,67 23,67



M5 M6 M7 M8
M10
M12 M14 M16
Nom Min Max ls lg ls lg ls lg ls lg ls lg ls lg ls lgmax ls lgmax
min max min max min max min max min max min max min min
25 24,58 25,42 5 9

30

29,58 30,42 10 14 7 12 5 10
35 34,5 35,5 15 19 12 12 10 15 6,75 13

40

39,5 40,5 20 24 17 22 15 20 11,75 18 6,5 14
45 44,5 45,5 25 29 22 27 20 25 16,75 23 11,5 19 6,26 15

50

49,5 50,5 30 34 27 32 25 30 21,75 28 16,5 24 11,25 20 6 16
55 54,4 55,6     32 37 30 35 26,75 33 21,5 29 16,25 25 11 21 7 23

60

59,4 60,6     37 42 35 40 31,75 38 26,5 34 21,25 30 16 26 12 23
65 64,4 65,6         40 45 36,75 43 31,5 39 26,25 35 21 31 17 27
70 69,4 70,6         45 50 41,75 48 36,5 44 31,25 40 26 36 22 32
80 79,4 80,6           51,75 58 46,5 54 41,25 50 36 46 32 42
90 89,3 90,7             56,5 64 51,25 60 46 56 42 52

100

99,3 100,7             66,5 74 61,25 70 56 66 52 62
110 109,3 110,7                 71,25 80 66 76 62 72
120 119,3 120,7                 81,25 90 76 86 72 82
130 129,2 130,8                     80 90 76 86
140 139,2 140,8                     90 100 86 96
150 149,2 150,8                       96 106
160 159,2 160,8                   106 116
