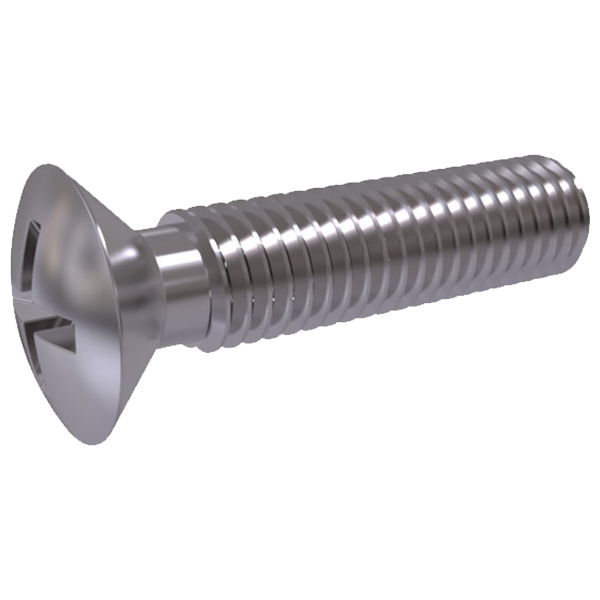

DIN 966 - ISO 7047
Ürün Açıklaması
| d | DIN 966 | ISO 7047 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Anma Çapı Thread | M4 | M5 | M6 | M8 |
M10
|
M4 | M5 | M6 | M8 | M10 | |||
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |||
| a | max | 1,4 | 1,6 | 2 | 2,5 | 3 | 1,4 | 1,6 | 2 | 2,5 | 3 | ||
| b | min | 22 | 25 | 28 | 34 | 40 | 38 | 38 | 38 | 38 | 38 | ||
|
dk |
max. = Nominal | 7,5 | 9,2 | 11 | 14,5 | 18 | 8,40 | 9,30 | 11,30 | 15,80 | 18,30 | ||
| min | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 | 8,04 | 8,94 | 10,87 | 15,37 | 17,78 | |||
| f | ≈ | 1 | 1,25 | 1,5 | 2 | 2,5 | 1 | 1,2 | 1,4 | 2 | 2,3 | ||
|
k |
min | 2,2 | 2,5 | 3 | 4 | 5 | 2,7 | 2,7 | 3,3 | 4,65 | 5 | ||
| r | min | 1 | 1,3 | 1,6 | 2 | 2,5 | 1 | 1,3 | 1,5 | 2 | 2,5 | ||
|
rf |
≈ | 8 | 10 | 12 | 16 | 20 | 9,5 | 9,5 | 12 | 16,5 | 19,5 | ||
| x | max | 1,75 | 2 | 2,5 | 3,2 | 3,8 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | ||
|
Yıldız Yuva
Cross
Recess
|
ölçü no | 2 | 3 | 4 | 2 | 3 | 4 | ||||||
| TypeH | m ≈ | 4,5 | 5,3 | 6,8 | 9 | 10 | 5,2 | 5,4 | 7,3 | 9,6 | 10,4 | ||
|
Derinlik
Depth
|
min | 2,04 | 2,77 | 3,03 | 4,18 | 5,38 | 2,7 | 2,9 | 3,5 | 4,75 | 5,5 | ||
| max | 2,54 | 3,27 | 3,53 | 4,68 | 5,88 | 3,2 | 3,4 | 4,0 | 5,25 | 6,0 | |||
|
Type Z |
m ≈ | 4,6 | 5,3 | 7 | 8,8 | 9,9 | 5 | 5,3 | 7,1 | 9,5 | 10,3 | ||
|
Derinlik
Depth
|
min | 2,26 | 2,89 | 3,3 | 4,06 | 5,28 | 2,65 | 2,90 | 3,40 | 4,75 | 5,60 | ||
| max | 2,72 | 3,35 | 3,76 | 4,52 | 5,74 | 3,10 | 3,35 | 3,85 | 5,20 | 6,05 | |||
1000 Adet ürünün kg. cinsinden yaklaşık ağırlığı
| L (ISO 7047) | DIN 966 | ISO 7047 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Norminal | Min | Max | M4 | M5 | M6 | M8 |
M10
|
M4 | M5 | M6 | M8 | M10 | ||||||||
| 10 | 9,71 | 10,29 | 1,21 | 1,98 | 3,01 | 6,14 | 1,39 | 1,97 | 3,14 | 6,89 | ||||||||||
|
12 |
11,65 | 12,35 | 1,37 | 2,23 | 3,36 | 6,78 | 11,7 | 1,54 | 2,21 | 3,49 | 7,53 | 11,4 | ||||||||
| 16 | 16,65 | 16,35 | 1,68 | 2,72 | 4,07 | 8,05 | 13,7 | 1,85 | 2,69 | 4,19 | 8,81 | 13,5 | ||||||||
|
20 |
19,58 | 20,42 | 1,99 | 3,22 | 4,78 | 9,32 | 15,7 | 2,17 | 3,17 | 4,89 | 10,1 | 15,5 | ||||||||
| 25 | 24,58 | 25,42 | 2,37 | 3,83 | 5,66 | 10,9 | 18,2 | 2,56 | 3,77 | 5,77 | 11,7 | 18 | ||||||||
|
30 |
29,58 | 30,42 | 2,76 | 4,44 | 6,55 | 12,5 | 20,7 | 2,95 | 4,37 | 6,64 | 13,3 | 20,6 | ||||||||
| 35 | 34,5 | 35,5 | 3,15 | 4,93 | 7,43 | 14,1 | 23,7 | 3,34 | 4,97 | 7,52 | 14,9 | 23,1 | ||||||||
| 40 | 39,5 | 40,5 | 3,53 | 5,68 | 8,31 | 15,7 | 25,7 | 3,73 | 5,57 | 8,39 | 16,5 | 25,6 | ||||||||
| 45 | 44,5 | 45,5 | 6,43 | 9,2 | 17,3 | 28,2 | 6,16 | 9,27 | 18,1 | 28,1 | ||||||||||
| 50 | 49,5 | 50,5 | 7,18 | 10,1 | 18,9 | 30,7 | 6,76 | 10,1 | 19,7 | 30,7 | ||||||||||
|
55 |
54,04 | 55,95 | 20,5 | 33,2 | 11 | 21,3 | 33,2 | |||||||||||||
| 60 | 59,05 | 60,95 |
35,8 |
11,9 | 22,9 | 35,7 | ||||||||||||||
