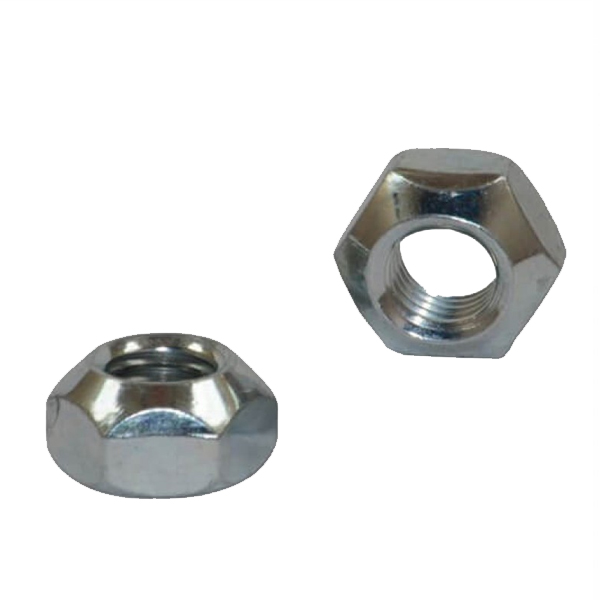

DIN 980 V - Altıköşe Sıkmalı Somun
Ürün Açıklaması
| Anma Çapı Thread d | p | b Tol. |
d3 max |
e min |
h |
m' min. |
s | |||
|---|---|---|---|---|---|---|---|---|---|---|
| max | min | max. | min. | |||||||
| M4 | 0,8 | 5 | 5,75 | 6,9 | 8,79 | 5,1 | 4,8 | 2,75 | 8 | 7,78 |
| M5* | 1 | 6 | 6,75 | 8,9 | 8,79 | 6 | 5,7 | 3,3 | 10 | 9,78 |
| M6* | 1 | 7 | 7,75 | 9,6 | 12,12 | 7 | 6,5 | 3,85 | 11 | 10,73 |
| M8* | 1,25 | 8 | 8,75 | 11,6 | 14,38 | 8 | 7,5 | 4,4 | 13 | 12,73 |
| M8 x 1* | 1 | |||||||||
| M10* | 1,5 | 10 | 10,8 | 15,6 | 18,9 | 10 | 9 | 5,5 | 17 | 16,73 |
| M10 x 1,25* | 1,25 | |||||||||
| M10 x 1* | 1 | |||||||||
| M12* | 1,75 | 12 | 13 | 17,4 | 21,1 | 12 | 11 | 6,6 | 19 | 18,67 |
| M12 x 1,5* | 1,5 | |||||||||
| M12 x 1,25* | 1,25 | |||||||||
| M14* | 2 | 14 | 15,1 | 20,5 | 24,49 | 14 | 12 | 7,7 | 22 | 21,67 |
| M14 x 1,5* | 1,5 | |||||||||
| M16* | 2 | 16 | 17,3 | 22,5 | 26,75 | 16 | 14 | 8,8 | 24 | 23,67 |
| M16 x 1,5* | 1,5 | |||||||||
| M20 | 2,5 | 20 | 21,6 | 27,7 | 32,95 | 20 | 18 | 11 | 30 | 29,16 |
| M22 | 2,5 | 22 | 23,7 | 29,5 | 35,03 | 22 | 20 | 12,2 | 32 | 31 |
| M24 | 3 | 24 | 25,9 | 33,2 | 39,55 | 24 | 22 | 13,2 | 36 | 35 |
