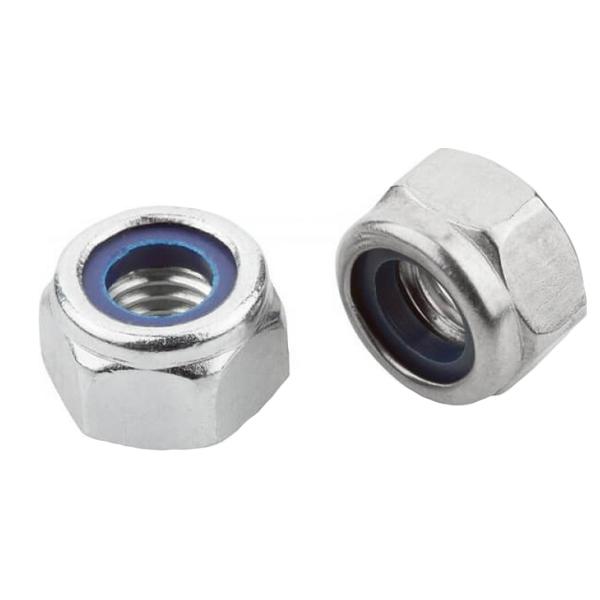

DIN 982 - Altıköşe Fiberli Somun
Ürün Açıklaması
| Anma Çapı Thread d | p | da | dw min |
e min |
h |
m' min. |
s | |||
|---|---|---|---|---|---|---|---|---|---|---|
| max | min | max | min | max. | min. | |||||
| M5* | 0,8 | 5,75 | 5 | 6,9 | 8,79 | 6,3 | 6 | 4,4 | 8 | 7,78 |
| M6* | 1 | 6,75 | 6 | 8,9 | 11,05 | 8 | 7,7 | 4,9 | 10 | 9,78 |
| M8* | 1,25 | 8,75 | 8 | 11,6 | 14,38 | 9,5 | 9,14 | 6,44 | 13 | 12,73 |
| M8 x 1* | 1 | |||||||||
| M10* | 1,5 | 10,8 | 10 | 15,6 | 18,9 | 11,5 | 11,14 | 8,04 | 17 | 16,73 |
| M10 x 1,25* | 1,25 | |||||||||
| M10 x 1* | 1 | |||||||||
| M12* | 1,75 | 13 | 12 | 17,4 | 21,1 | 14 | 13,64 | 10,37 | 19 | 18,67 |
| M12 x 1,5* | 1,5 | |||||||||
| M12 x 1,25* | 1,25 | |||||||||
| M14* | 2 | 15,1 | 14 | 20,5 | 24,49 | 16 | 15,3 | 12,1 | 22 | 21,67 |
| M14 x 1,5* | 1,5 | |||||||||
| M16* | 2 | 17,3 | 16 | 22,5 | 26,75 | 18 | 17,3 | 14,1 | 24 | 23,67 |
| M16 x 1,5* | 1,5 | |||||||||
| M20 | 2,5 | 21,6 | 20 | 27,7 | 32,95 | 22 | 20,7 | 16,9 | 30 | 29,16 |
| M24 | 3 | 25,9 | 24 | 33,2 | 39,55 | 28 | 26,7 | 20,2 | 36 | 35 |
