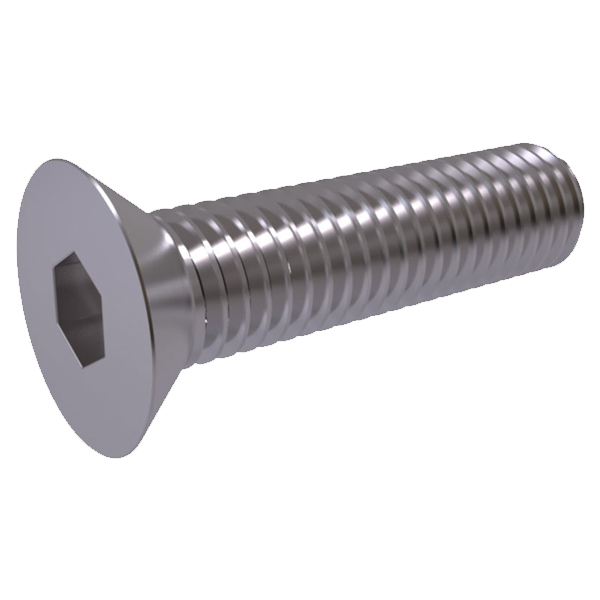

DIN EN ISO 10642

Ürün Açıklaması

Anma Çapı Thread  M4 M5

M6

 M8
M10
 M12 M14 M16
P 0,7 0,8 1 1,25 1,5 1,75 2 2
b   20 22 24 28 32 36 40 44

dk

 max.=Nom 8,96 11,20 13,44 17,92 22,40 26,88 30,80 33,60
min 7,53 9,43 11,34 15,24 19,22 23,12 26,52 29,01
ds max=Nom 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00
min 3,82 4,82 5,82 7,78 9,78 11,73 13,73 15,73

e

 min 2,87 3,44 4,58 5,72 6,86 9,15 11,43 11,43
k min 2,48 3,1 3,72 4,96 6,2 7,44 8,4 8,8

r

 max 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6
s Norminal 2,5 3 4 5 6 8 10 10
max 2,58 3,080 4,095 5,140 6,140 8,175 10,175 10,175
min 2,52 3,020 4,020 5,020 6,020 8,025 10,025 10,025
t min 1,5 1,9 2,2 3 3,6 4,3 4,5 4,8
w min 0,45 0,66 0,7 1,16 1,62 1,8 1,62 2,2



L  M4 M5 M6 M8
M10
 M12 M14 M16
Nom Min Max ls lg ls lg ls lg ls lg ls lg ls lg ls lgmax ls lgmax
min max min max min max min max min max min max min min

20

 19,58 20,42
25 24,58 25,42

30

 29,58 30,42 6,5 10
35 34,5 35,5 11,5 15 9 13
40 39,5 40,5 16,5 20 20 18 11 16
45 44,5 45,5     19 23 16 21
50 49,5 50,5     24 28 21 26 15,75 22
55 54,4 55,6         26 31 20,75 27 15,5 23
60 59,4 60,6         31 36 25,75 32 20,5 28
65 64,4 65,6             30,75 37 25,5 33 20,25 29
70 69,4 70,6             35,75 42 30,5 38 25,25 34 20 30
80 79,4 80,6             45,75 52 40,5 48 35,25 44 30 40 26 36
90 89,3 90,7                 50,5 58 45,25 54 40 50 36
100 99,3 100,7                 60,5 68 55,25 65 50 60   56
