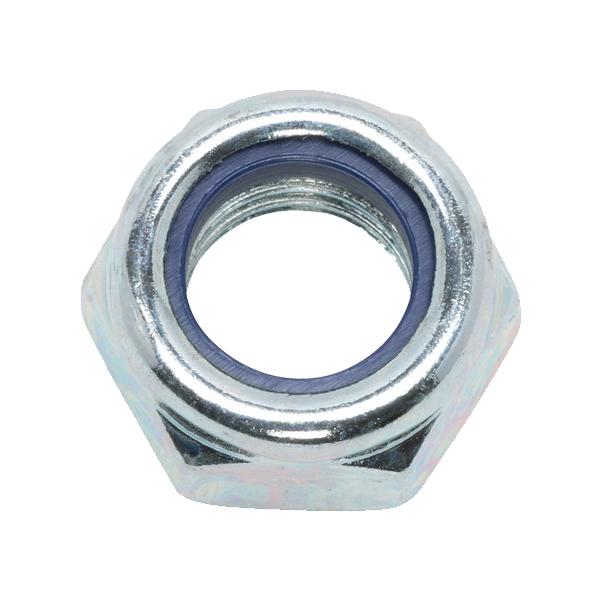

ISO 10511
Ürün Açıklaması
| Anma Çapı Thread d | p | da | dw min |
e min |
h |
m min |
s | |||
|---|---|---|---|---|---|---|---|---|---|---|
| max | min | max | min | max. | min. | |||||
| M5* | 0,8 | 5,75 | 5,00 | 6,9 | 8,79 | 5,00 | 4,52 | 2,45 | 8,00 | 7,78 |
| M6* | 1 | 6,75 | 6,00 | 8,9 | 11,05 | 6,00 | 5,52 | 2,9 | 10,00 | 9,78 |
| M8* | 1,25 | 8,75 | 8,00 | 11,6 | 14,38 | 6,76 | 6,18 | 3,7 | 13,00 | 12,73 |
| M10* | 1,5 | 10,8 | 10,0 | 14,6 | 17,77 | 8,56 | 7,98 | 4,7 | 16,00 | 14,73 |
| M12* | 1,75 | 13 | 12 | 16,6 | 20,03 | 10,23 | 9,53 | 5,7 | 18,00 | 17,73 |
| M14* | 2 | 15,1 | 14,0 | 19,6 | 23,35 | 11,32 | 10,22 | 6,42 | 21,00 | 20,67 |
| M16* | 2 | 17,3 | 16,0 | 22,5 | 32,95 | 12,42 | 11,32 | 7,42 | 24,00 | 23,67 |
| M20 | 2,5 | 21,6 | 20,0 | 27,7 | 39,55 | 14,9 | 13,1 | 9,1 | 30,00 | 29,16 |
| M24 | 3 | 25,9 | 24,0 | 33,2 | 39,55 | 17,8 | 16,0 | 10,9 | 36 | 35 |
