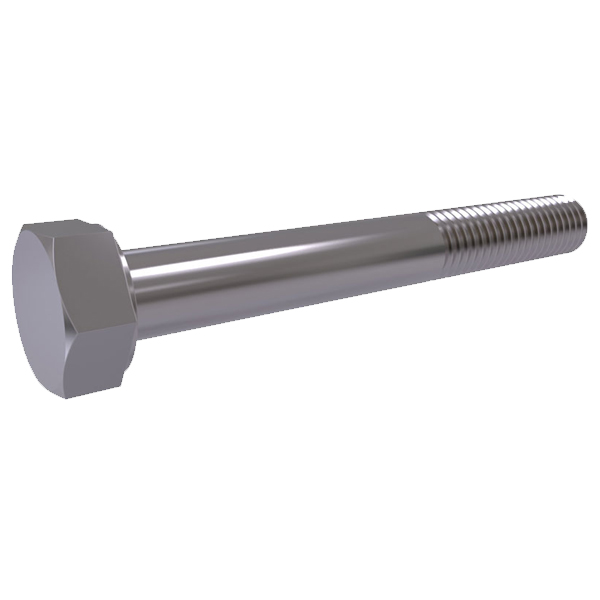

ISO 4014

Ürün Açıklaması

Anma Çapı Thread		M5	M6	M8	M10	M12	M14	M16
P		0,8	1	1,25	1,5	1,75	2	2
b	l < 125	16	18	22	26	30	34	38
	125 < l < 200	22	24	28	32	36	40	44
	l > 200	35	37	41	45	49	53	57
c	max	0,5	0,6	0,6	0,6	0,6	0,6	0,8
c	min	0,15	0,15	0,15	0,15	0,15	0,15	0,2
ds	max.=Nom.	5	6	8	10	12	14	16
ds	min	4,82	5,82	7,78	9,78	11,73	13,73	15,73
dw	min	6,88	8,88	11,63	14,63	16,63	19,64	22,49
e	min	8,79	11,05	14,38	17,77	20,03	23,36	26,75
k	Norminal	3,5	4	5,3	6,4	7,5	8,8	10
	min	3,35	3,85	5,15	6,22	7,32	8,62	9,82
	max	3,65	4,15	5,45	6,58	7,68	8,98	10,18
s	max.	8	10	13	16	18	21	24
s	min	7,78	9,78	12,73	15,73	17,73	20,67	23,67

L			M5		M6		M8		M10		M12		M14		M16
Nom	Min	Max	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lgmax	ls	lgmax
Nom	Min	Max	min	max	min	max	min	max	min	max	min	max	min	lgmax	min	lgmax
25	24,58	25,42	5	9
30	29,58	30,42	10	14	7	12
35	34,5	35,5	15	19	12	17	6,75	13
40	39,5	40,5	20	24	17	22	11,75	18	6,5	14
45	44,5	45,5	25	29	22	27	16,75	23	11,5	19	6,26	15
50	49,5	50,5	30	34	27	32	21,75	28	16,5	24	11,25	20	6	16
55	54,4	55,6			32	37	26,75	33	21,5	29	16,25	25	11	21	7	17
60	59,4	60,6			37	42	31,75	38	26,5	34	21,25	30	16	26	12	22
65	64,4	65,6					36,75	43	31,5	39	26,5	35	21	31	17	27
70	69,4	70,6					41,75	48	36,5	44	31,25	40	26	36	22	32
80	79,4	80,6					51,75	58	46,5	54	41,25	50	36	46	32	42
90	89,3	90,7							56,5	64	51,25	60	46	56	42	52
100	99,3	100,7							66,5	74	61,25	70	56	66	52	62
110	109,3	110,7									71,25	80	66	76	62	72
120	119,3	120,7									81,25	90	76	86	72	82
130	129,3	130,8											80	90	76	86
140	139,2	140,8											90	100	86	96
150	149,2	150,8													96	106
160	158	162													106	116
