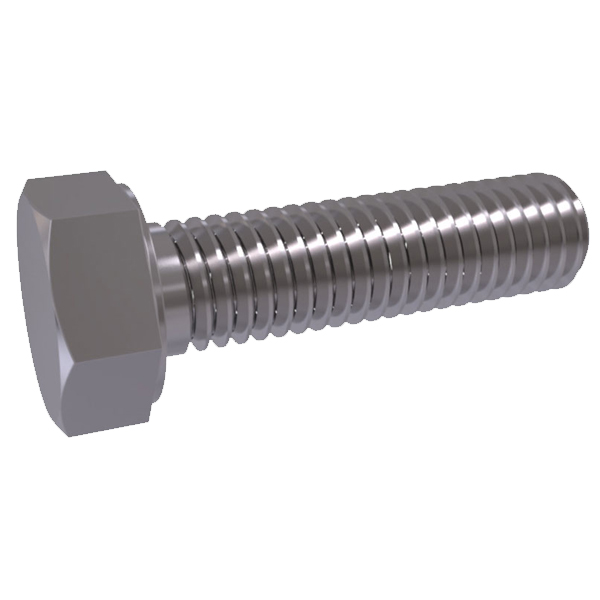

ISO 4017

Ürün Açıklaması

Anma Çapı Thread  M5 M6 M8
M10
 M12 M14 M16
P 0,8 1 1,25 1,5 1,75 2 2
a max 2,4 3 4 4,5 5,3 6 6
min 0,8 1 1,25 1,5 1,75 2 2

c

 max 0,50 0,50 0,60 0,60 0,60 0,60 0,8
min 0,15 0,15 0,15 0,15 0,15 0,15 0,2

da min 5,7 6,8 9,2 11,2 13,7 15,7 17,7

dw

 min 6,88 8,88 11,63 14,63 16,63 19,64 22,49
e min 8,79 11,05 14,38 17,77 20,03 23,36 26,75

k

 Norminal 3,5 4 5,3 6,4 7,5 8,8 10
max 3,65 4,15 5,45 6,58 7,68 8,98 10,18
min 3,35 3,85 5,15 6,22 7,32 8,62 9,82
s max. 8,00 10,00 13,00 16,00 18,00 21,00 24,00
min 7,78 9,78 12,73 15,73 17,73 20,67 23,67



L  M5 M6 M8
M10
 M12 M14 M16
Nom Min Max
10 9,71 10,29
12 11,65 12,35
16 15,65 16,35
20 19,58 20,42
25 24,58 25,42

30

 29,58 30,42
35 34,5 35,5
40 39,5 40,5
45 44,5 45,5
50 49,5 50,5
55 54,4 55,6
60 59,4 60,6
65 64,4 65,6
70 69,4 70,6
80 79,4 80,6
90 89,3 90,7
100 99,3 100,7
110 109,3 110,7
120 119,3 120,7
130 129,3 130,8
140 139,2 140,8
150 149,2 150,8
