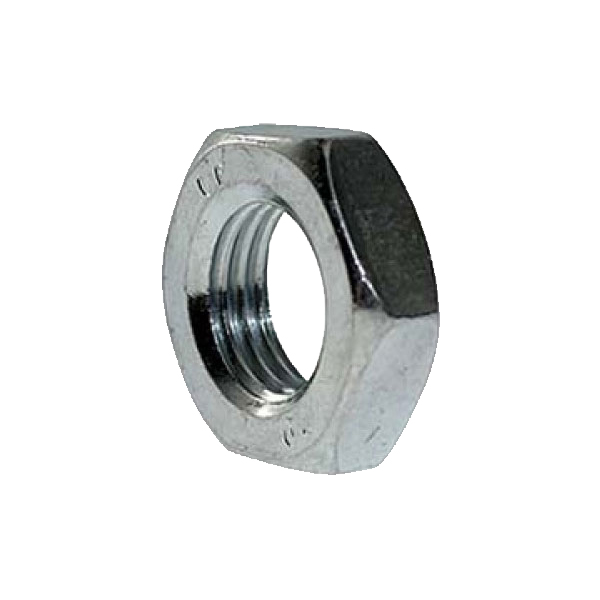

ISO 4035 - Altıköşe Kontra Somun
Ürün Açıklaması
| Anma Çapı Thread d | p | da | dw min |
e min |
m |
s | |||
|---|---|---|---|---|---|---|---|---|---|
| max | min | max | min | max. | min. | ||||
| M5* | 0,8 | 5,75 | 5,00 | 6,9 | 8,79 | 2,70 | 2,45 | 8,00 | 7,78 |
| M6* | 1 | 6,75 | 6,00 | 8,9 | 11,05 | 3,2 | 2,9 | 10,00 | 9,78 |
| M8* | 1,25 | 8,75 | 8,00 | 11,6 | 14,38 | 4,0 | 3,7 | 13,00 | 12,73 |
| M10* | 1,5 | 10,8 | 10,0 | 14,6 | 17,77 | 5,0 | 4,7 | 16,00 | 15,73 |
| M12* | 1,75 | 13 | 12 | 16,6 | 20,03 | 6,0 | 5,7 | 18,00 | 17,73 |
| M14* | 2 | 15,1 | 14,0 | 19,6 | 23,36 | 7,0 | 6,42 | 21,00 | 20,67 |
| M16* | 2 | 17,3 | 16,0 | 22,5 | 26,75 | 8,0 | 7,42 | 24,00 | 23,67 |
| M20 | 2,5 | 21,6 | 20,0 | 27,7 | 32,95 | 10,0 | 9,1 | 30,00 | 29,16 |
| M24 | 3 | 25,9 | 24,0 | 33,3 | 39,55 | 12,0 | 10,9 | 36 | 35 |
