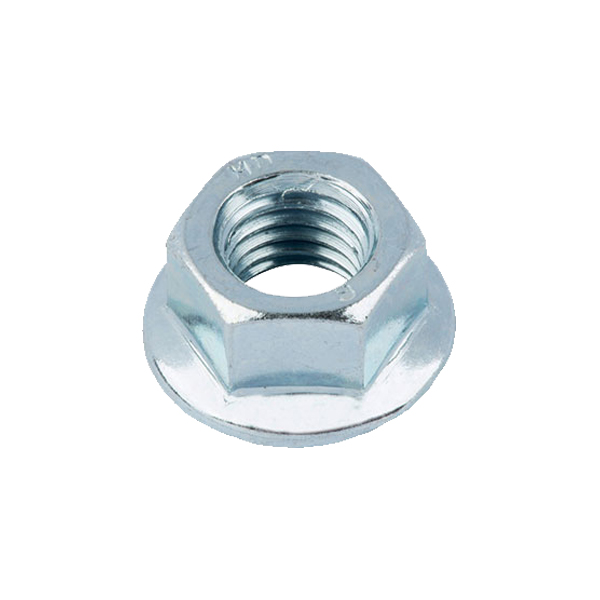

ISO 4161 - Altıköşe Flanşlı Somun
Ürün Açıklaması
| Anma Çapı Thread d | p | c min |
da | dc max |
dw min |
e min |
m |
s | r max |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| max | min | max | min | max. | min. | |||||||
| M5* | 0,8 | 1 | 5,00 | 5,75 | 11,8 | 9,8 | 8,79 | 5,0 | 4,7 | 8,00 | 7,78 | 0,3 |
| M6* | 1 | 1,1 | 6,00 | 6,75 | 14,2 | 12,2 | 11,05 | 6,0 | 5,7 | 10,00 | 9,78 | 0,4 |
| M8* | 1,25 | 1,2 | 8,00 | 8,75 | 17,9 | 15,8 | 14,38 | 8,0 | 7,64 | 13,00 | 12,73 | 0,5 |
| M10* | 1,5 | 1,5 | 10,0 | 10,8 | 21,8 | 19,6 | 17,77 | 10,0 | 9,64 | 16,00 | 15,73 | 0,6 |
| M12* | 1,75 | 1,8 | 12 | 13 | 26,0 | 23,8 | 20,03 | 12,00 | 11,57 | 18,00 | 17,73 | 0,7 |
| M14* | 2 | 2,1 | 14,0 | 15,1 | 29,9 | 27,6 | 23,36 | 14,0 | 13,3 | 21,00 | 20,67 | 0,9 |
| M16* | 2 | 2,4 | 16,0 | 17,3 | 34,5 | 31,9 | 26,75 | 16,0 | 15,3 | 24,00 | 23,67 | 1 |
| M20 | 2,5 | 3 | 20,0 | 21,6 | 42,8 | 39,9 | 32,95 | 20,0 | 18,7 | 30,00 | 29,16 | 1,2 |
